Rohraufweitanlage der neuesten Generation -
Entwickelt von unseren Hydraulik-Experten
Für einen unserer Kunden war 2024 eine besonders spezielle und herausfordernde Anwendungslösung im Bereich Hydraulik gefragt. Die Aufgabe bestand darin, eine in die Jahre gekommene Anlage zum Aufweiten von Wärmetauscherrohren zu modernisieren bzw. neu zu entwickeln. Das Ganze nach aktuellem Stand der Technik, was Bedienkomfort, Schnelligkeit, Sicherheit und vor allem Energieeffizienz anbelangt. Lesen Sie hier, wie unsere Engineering-Experten all diesen Anforderungen an eine moderne Rohraufweitanlage gerecht geworden sind.
Dasselbe Ziel – aber komplett neuer Weg dorthin

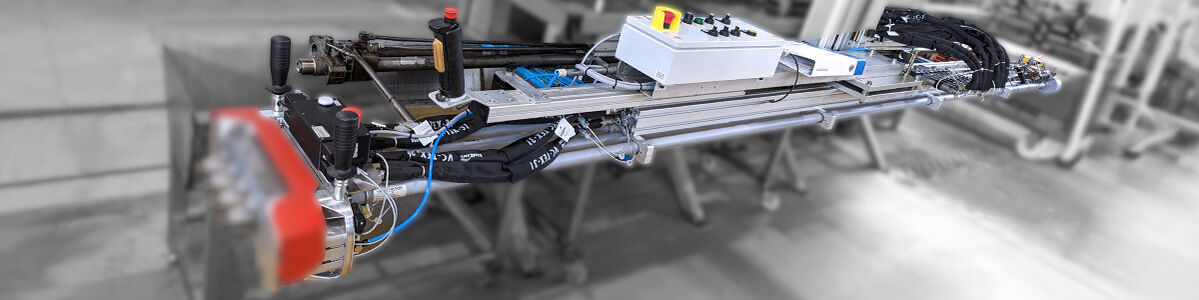

Gleich geblieben bei alter und neuer Rohraufweitanlage ist lediglich die grundlegend zu verrichtende Arbeit: Vier mit einem Aufweitkörper versehene Kolbenstangen werden hydraulisch angetrieben durch Rohre eines Wärmetauschers geschossen. Dadurch dehnt sich der Durchmesser der Rohre so weit aus, dass eine Pressverbindung mit den Kühlrippen entsteht und der Wärmetauscher seine ihm zugedachte Funktion erfüllen kann. Bei der bisherigen Anlage kam für das Aufweiten der Rohre ein System bestehend aus zwei Hydraulikaggregaten, vier 11-kW-Motoren, ungeregelten Pumpen sowie zwei großen Öl-Luftkühlern zum Einsatz. In Summe handelte es sich um eine laute, energieintensive und steuerungstechnisch eher unpräzise Lösung. Reichlich potenzielle Modernisierungsansätze also, die wir wie folgt ausgeschöpft haben.
Plus an Energieeffizienz und Sicherheit
Die neue Rohraufweitanlage kommt mit einem Bruchteil der Leistung des alten Systems aus. Verbaut sind jetzt zwei energieeffiziente 4-kW-Motor-Pumpengruppen mit Frequenzregelung. Die vier Zylinder bzw. Aufweitlanzen werden immer mit der genau benötigten Geschwindigkeit ausgefahren. Das senkt nicht nur erheblich den Stromverbrauch, sondern bietet auch Sicherheitsvorteile. Die optimal geregelte Steuerung sorgt dafür, dass die Kolbenstangen synchron ausfahren und sofort anhalten, wenn sie das hintere Rohrende erreichen. Es besteht also – im Gegensatz zur alten Anlage – keine Verletzungsgefahr aufgrund unkontrolliert weit herausfahrender Lanzen.
Plus an Lärmschutz und Platzersparnis

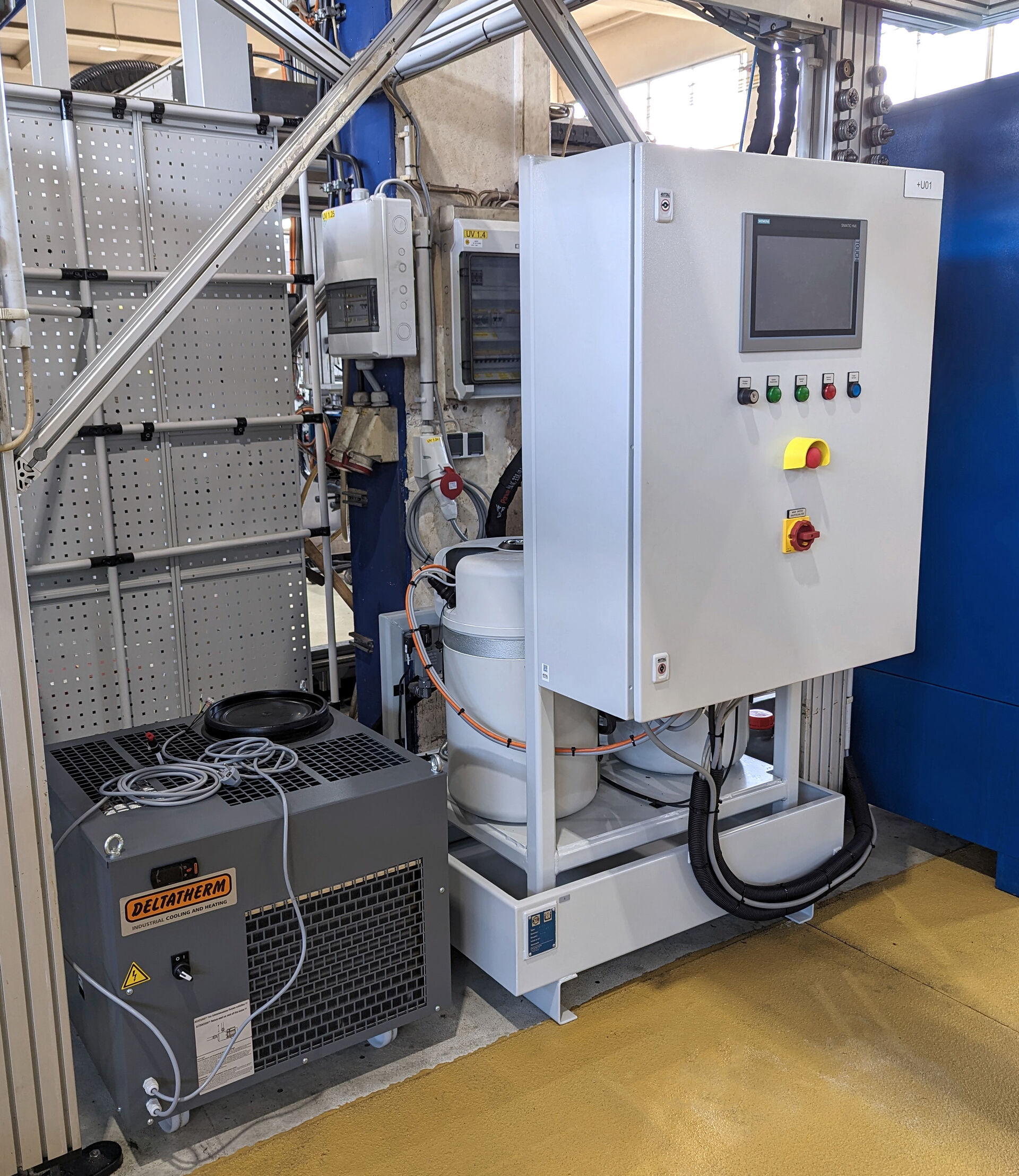

Für die nötige Energie sorgen bei unserer Lösung zwei hochmoderne und kompakte CytroPac Hydraulikaggregate von Bosch Rexroth. Sie benötigen nicht nur wenig Platz, sondern sind auch extrem leise. Dasselbe gilt für die verbaute Öl-Wasserkühlung, die die zuvor verwendete und sehr laute Öl-Luftkühlung mit Gebläse ablöst. Das Arbeiten mit und an der Rohraufweitanlage wird somit deutlich angenehmer, als dies beim vorherigen System der Fall war.
Plus an Bedienkomfort und Einstellungsmöglichkeiten

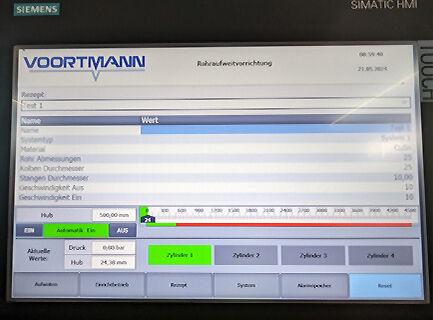

Anders als das bisherige System ist die von uns entwickelte Rohraufweitanlage mit einer stufenlosen Geschwindigkeitsregelung ausgestattet. Außerdem ist eine E-Steuerung mit SPS und Display integriert. Hierüber lassen sich neben der Geschwindigkeit auch andere Fertigungsparameter wie beispielsweise die Ausfahrlänge einstellen und abspeichern. Der Bediener hat die Möglichkeit verschiedene Fertigungsszenarien anzulegen, die dann je nach Bedarf und Wärmetauscher nur noch übers Menü ausgewählt werden müssen. Sämtliche Betriebsdaten werden vom System permanent überwacht und ausgewertet.
Alle Vorteile unserer Rohraufweitanlage in der Übersicht
-
Um 60 Prozent verbesserte Energieeffizienz
-
Sehr leise dank CytroPacs und Wasserkühlung
-
Höhere Sicherheit durch gleichlaufende Zylinder und Abschaltung nach Erreichen des eingestellten Hubs
-
Eingabe und Verwaltung diverser Fertigungsparameter
-
Permanente Überwachung und Auswertung der Betriebsdaten
