Schiffsverladearme zur Be- und Entladung von Schiffen

Zuverlässig und sicher für starke Belastungen und hohe Förderleistungen

Schiffsverladearme werden zum Beladen oder Löschen von Schiffen der See- und Binnenschifffahrt eingesetzt. Sie müssen eine hohe Förderleistung zulassen und starken Belastungen standhalten. Zur Sicherheit von Personal und Umwelt überwachen wir jederzeit die Position des Verladearmanschlusses. Im Notfall löst eine Sicherheitstrenneinrichtung den Verladearm schnell vom abdriftenden Schiff.

Sicherheit fordert Aktualität

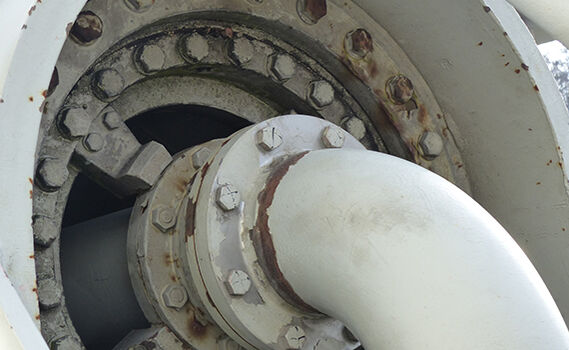

Oft sind Schiffsverladearme veraltet oder entsprechen nicht mehr den aktuellen Sicherheitsanforderungen. Dann kann es wirtschaftlich attraktiv sein, den Schiffsverlader zu modernisieren oder nachzurüsten. Beides führen wir seit Jahren erfolgreich durch.

elektrisch beheizter und isolierter Schiffsverladearm

Ihre Verladetechnik-Spezialisten:

Schiffsverladearme

Mit großer, variabler Reichweite. Sie sind anlagenseitig auf einem Stützfuß mit Drehlager montiert. Am Ausleger befinden sich der Schiffsanschluss und eine Nottrenneinrichtung.

Einsatzbereiche und Ausführungsvarianten

Nennweiten:

  • Schiffsverladearm  DN 150 (6“) bis einschließlich DN 250 (10“)
  • Schlauchtrommel DN 40 (1 1/2“) bis DN 100 (4“)
  • Schlauchturm DN 100 (4“) bis DN 150 (6“)
  • andere Abmessungen auf Anfrage

Anschlüsse:

Flanschverbindungen
Kupplungen

Werkstoffe

  • Stahl
  • lackiert
  • Edelstahl
  • oder zusätzlich mit ETFE-Auskleidung

Bedienung

  • hydraulisch
  • elektro-hydraulisch
  • manuell

Optionen

  • Gasrückführung
  • Beheizung – als elektrische Begleitheizung
  • Isolierung – Blech/Wolle, Armacheck oder konfektionierte Isolierkissen
  • Sicherheitstrennkupplungen
  • Anschlusskupplungen
  • Armaturen – Kugelhähne, Absperrklappen, Schaugläser
  • Endlagenerfassung
  • Dreh- und Schwenkwinkelüberwachung
  • Anflanschüberwachung
  • Und Weitere

Zubehör

  • Parkarretierung
  • Signalisierungvorrichtungen
  • Wartungsleiter und -podest mit Höhensicherung
  • Hydraulikaggregat als Antriebseinheit
  • Elektrische und hydraulische Steuerungen
  • Und Weitere

siehe auch:

Projektbeispiele

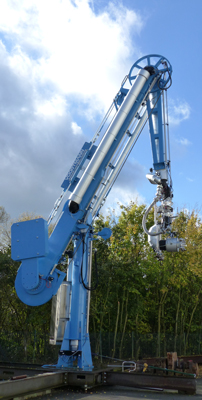

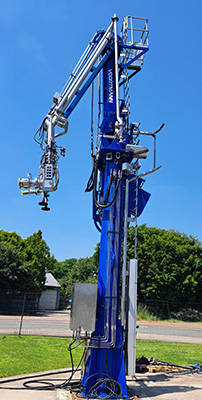

Schiffsverladearm zur Schiffsverladung von Tankschiffen
  • Schiffsverladearm, DN150
  • Not-Trenn-System

  • Ausschwenken des Auslegers sowie des Sekundärarms um 90° nach rechts aus dem Fahrbereich der Schiffe

  • Wartungsplattform
  • vollhydraulische Ausführung
  • ATEX-Zone
  • onshore

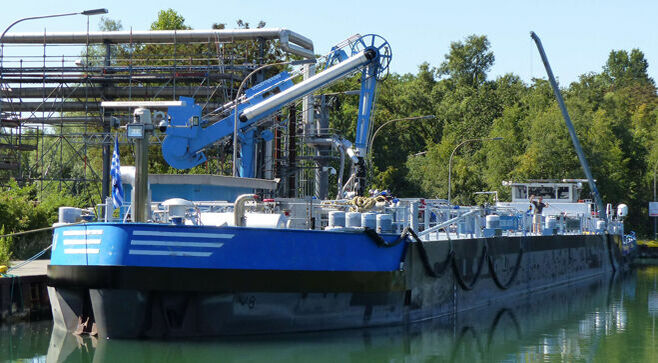

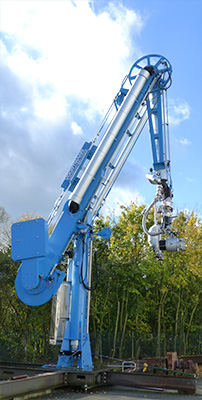

Schiffsverlader zur Schiffsverladung Binnengewässer
  • Schiffsverladearm, DN200
  • Not-Trenn-System
  • elektrisch beheizt und isoliert
  • Wartungsplattform
  • vollhydraulische Ausführung
  • ATEX-Zone
  • onshore

Schlauchverladung: Einfache Alternative zum klassischen Schiffsverladearm

Für bestimmte Anwendungen, wie beispielsweise die Restentleerung von Schiffen, sind auch Schlauchsysteme einsetzbar. Der von uns entwickelte Schlauchroller ist ein besonders Platz sparendes und einfaches System.

Beispiel Schlauchtrommel:

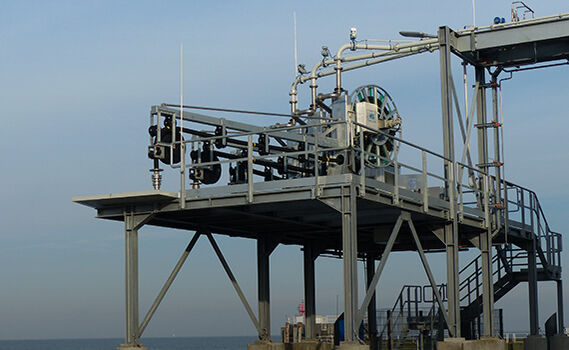

Anlagenseitig ist der Standfuß der schwenkbaren Schlauchtrommel montiert. Der auf- und abwickelbare Schlauch wird über einen Ausleger mit Rollen horizontal geführt. Das Schlauchende hängt im Anschlussbereich senkrecht.

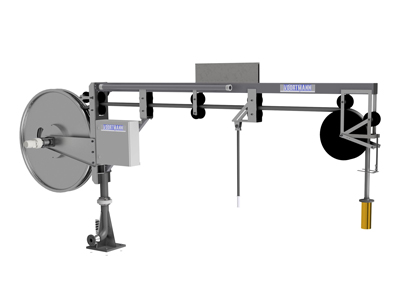

Schlauchtrommelverladeeinrichtung zur Restentleerung von Schiffen, DN40

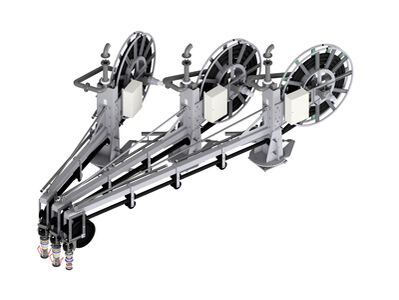

Beispiel Schlauchtrommeleinheit:
Anlagenseitig ist die Schlauchtrommeleinheit auf einer betreiberseitigen Bühne montiert. Die Einheit besteht aus 3 Schlauchrollern, die gleichzeitig horizontal schwenkbar ist. Inklusive Nottrennsicherungen und Trockenkupplungen.

Weitere Informationen

Schlauchverladung von Schiffen

Schlauchturm
Hier stehen zentral verschiedene Produkte zur Verladung zur Verfügung. An einer turmartigen Stahlkonstruktion sind vertikal mehrere Schlauch- oder Rohr-/Schlauchleitungen angeordnet. Je nach Produkt entnimmt der Bediener mit Hilfe eines mobilen Krans die benötigte Leitung aus ihrer Parkposition und senkt sie über eine Seilwinde vor den Befüllanschluss am Schiff ab.
