Entlade- und Übernahmestation für Heizöl –
inklusive Verfahrenstechnik komplett von uns
Unsere Energie-Welt ist im Wandel. Das fordert bei vielen unserer Kunden eine hohe Flexibilität in ihren Abläufen und oft auch kreative Ideen. Ein Energie-Engineering-Unternehmen suchte für einen Kunden aus der Lebensmittelindustrie nach einer Sonderlösung im Bereich der Tankwagenentladung. Hintergrund: Am Produktionsstandort soll künftig, neben dem bisherigen Standardenergieträger Gas im Notfall auch Heizöl angenommen und genutzt werden können. Hierfür brauchte es eine neue Entlademöglichkeit für die anliefernden Tankwagen sowie eine Heizölübernahmestation für die Einleitung in einen vorhandenen Lagertank. Die notwendige Prozesssicherheit sowie Elektrosteuerung und Austausch mit dem kundenseitigen Prozessleitsystem gehörten ebenfalls zum Anforderungspaket. Gefragt war also sowohl unsere Verladetechnikexpertise als auch unser Know-how als Komplettanbieter für verfahrenstechnische Anlagen. Zudem sollte die Entladekonstruktion platz- und kostensparend auf einer bestehenden WHG-Fläche, das heißt ohne Bohrungen oder andere am Fundament erforderliche Arbeiten, realisiert werden.

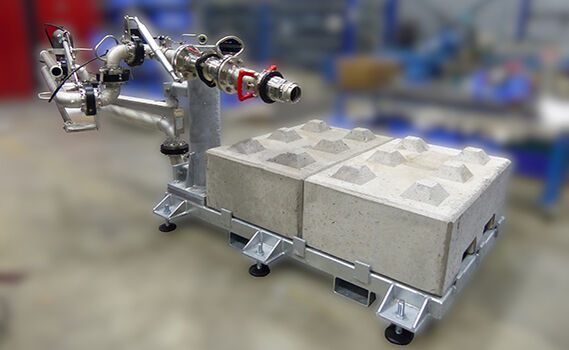

Bestandteil 1: Transportabler Bodenverladearm
Jede noch so individuelle Lösung beginnt mit dem ersten, gleichen Schritt – die Basis ermitteln. Das sind für uns die Kundenvorstellungen, Rahmendaten und vorhandene Infrastruktur. Darauf aufbauend entwickeln wir ein passendes Konzept. Für die aktuelle Entladeherausforderung erarbeiteten wir ein Gesamtkonzept, das auf einer transportablen Bodenverladung basiert. Es handelt sich dabei um einen Bodenverladearm der samt Standsäule auf einem Grundrahmen aufgebaut ist. Betongewichte stabilisieren die Einheit in jeder Nutzungsphase des Verladearms. Die gesamte Konstruktion lässt sich problemlos mittels Gabelstapler verfahren und ist somit perfekt dazu geeignet, im Spezialfall der Heizölentladung zwischen seitlichem Fahrzeuganschluss und Übernahmestation aufgestellt zu werden. Um das manuelle Handling des Verladearms zu erleichtern, verfügt dieser über einen gashydraulischen Gewichtsausgleich. Für höchste Sicherheit dient ein Not-Trenn-System dazu, eine sichere, schnelle und kontrollierte Trennung der Rohrleitungen vorzunehmen, bevor beispielsweise durch das unbeabsichtigte Wegfahren oder Wegrollen des Tankfahrzeugs die Verladeeinrichtung beschädigt oder zerstört wird. Zudem sorgt eine Trockenkupplung für ein nahezu leckagefreies An- und Abkoppeln am Fahrzeug.
Bestandteil 2: Heizölübernahmestation

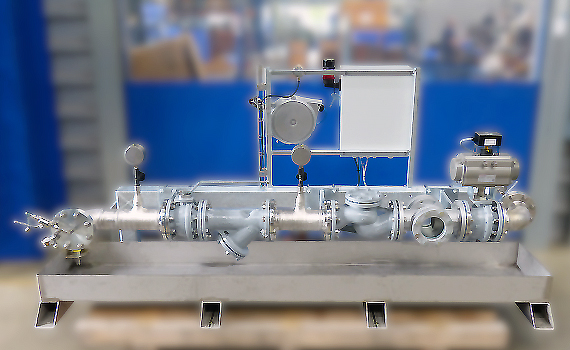

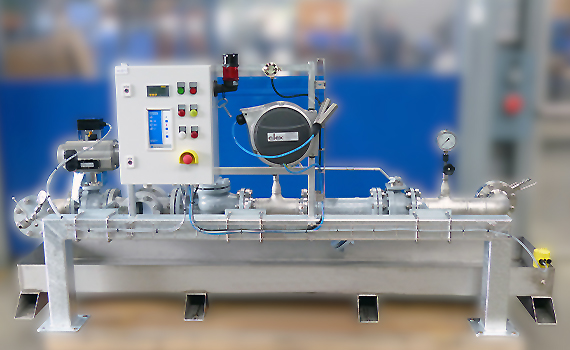

Neben dem Verladearm ist die Heizölübernahmestation wesentlicher Bestandteil des von uns entwickelten und umgesetzten Gesamtkonzepts. Sie wird für eine Tankwagenentladung mittels Schlauch-/Rohrleitung an den Verladearm angeschlossen. Die auf einem betreiberseitigen Unterbau platzierte Übernahmestation dient dazu, das Heizöl in die Rohrleitungen bzw. den Tank vor Ort zu befördern. Diverse Funktionen gewährleisten dabei, dass das Heizöl nicht nur sicher, sondern auch in der erforderlichen Qualität in das Verteilungs- bzw. Lagerungssystem der Produktionsstätte gelangt. Dazu gehören unter anderem ein Schmutzfänger zur Reinigung des Heizöls sowie diverse Sicherheitsbaugruppen, z.B. zur Leckageerfassung, deren erforderliche Kriterien und Dimensionierungen von uns festgelegt worden sind. Die gesamte Übernahmestation ist so ausgelegt, dass die Durchleitung des Heizöls permanent kontrolliert und falls nötig gestoppt wird.
Darüber hinaus wird die Übernahmestation als zentrale Einheit genutzt, an der die Überwachung der Fahrzeugerdung und Überfüllsicherung des Lagertanks elektrisch zusammengeführt werden. Eine Besonderheit stellt unsere Lösung zur Überfüllsicherung dar, die wir mittels Kombination aus Füllstandsaufnehmer und Messumformer realisieren konnten. Der Vorteil für den Kunden: Da beide Komponenten von Haus aus über eine TÜV- und WHG-Zulassung verfügen, musste die Überfüllsicherung nicht extra vor Ort vom TÜV abgenommen werden.
Unsere Leistungen und Lieferungen in der Übersicht
- Ausarbeitung des Konzepts inklusive Aufstellplan in 3-D mit Vor-Ort-Termin
- Transportabler Bodenverladearm zur Entleerung von Tankfahrzeugen
- Übernahmestation inklusive Elektrosteuerung zur Einbindung in vorhandene PLT
- Tankwagenschlauch DN80/DN100
- Engineering inklusive R&I, Funktionsplan und Berechnungen zur Überfüllsicherung
- Montage und Inbetriebnahme vor Ort
