Modernste Abschaltautomatik für absenkbare Schutzkörbe

Absturzsicherung mit Lasersensor-Erfassung statt mit Pi mal Daumen

Wir von VOORTMANN arbeiten ständig daran, Verladungen noch sicherer und effizienter zu machen. Ein Beispiel hierfür liefert unsere jüngste Innovation in Form einer Absturzsicherung mit Lasersensor-Technologie. Der Schutzkorb verfährt dabei nicht nur mittels Knopfdruck, er erkennt dank des unterhalb der Konstruktion installierten 2-dimensionalen Sensors auch, wann die perfekte Position erreicht ist. Das Absenken stoppt automatisch millimetergenau, ohne dass Tankwagen bzw. Container berührt werden. Eventuelle Beschädigungen durch ein manuelles Aufsetzen des Schutzkorbs sowie die Absturzgefahr durch zu große Abstände gehören durch diese Abschaltautomatik der Vergangenheit an. Und das ist nur einer von vielen Vorteilen unserer Absturzsicherung mit Lasersensor-Erfassung.

Ihr Verladetechnik-Spezialist

Dirk Bubenzer

Verladetechnik-Spezialist

+49 2835 9233 710

Nachricht schreiben

Geeignet für ATEX Zone 1

Eine der Besonderheiten der Absturzsicherung mit Lasersensor besteht darin, dass sie auch für den Einsatz in explosionsgefährdeten Bereichen geeignet ist. Möglich macht das eine nach EX d IIC und EX tb zertifizierte Kompletteinhausung des Sensors bestehend aus temperaturbeständigem Glas und kupferfreiem, korrosionsresistenten Aluminium. Derart geschützt sind den Verwendungsmöglichkeiten des 2-D-Laserscanner auch sonst nahezu keine Grenzen gesetzt. Schutzkörbe bzw. Absturzsicherungen mit Lasersensor können in nahezu allen Industriebereichen und selbst im Offshore-Bereich Verwendung finden.

Höchste Präzision

Im Vergleich zu anderen Abschaltautomatiken bietet die Absturzsicherung mit Lasersensor ein großes Plus in Sachen Präzision und Funktionalität. So kann zum Beispiel die Abtastfläche in einem Messwinkel von 360 Grad (in der Atex-Zone 1 kleinerer Meßwinkel) maßgeschneidert zur jeweiligen Anwendung definiert werden. Das ist vor allem dann von Vorteil, wenn im Zuge besonders gefährlicher Verladevorgänge komplette Arbeitsbereiche kontrolliert werden müssen. Auch in puncto Messsicherheit ist der 2-D-Laserscanner anderen Technologien um Längen überlegen. Bis zu 54.000 Einzelmessungen pro Sekunden sorgen dafür, dass das System unter allen Bedingungen fehlerfrei funktioniert. Über die Mehrfachreflexionen werden Störkörper wie Regentropfen oder Schneeflocken zuverlässig als solche erkannt und herausgefiltert.

Ob als Neuinstallation oder im Zuge einer Nachrüstung:
Absturzsicherungen mit 2-D-Laserscanner lassen sich problemlos für jede Verladesituation realisieren.

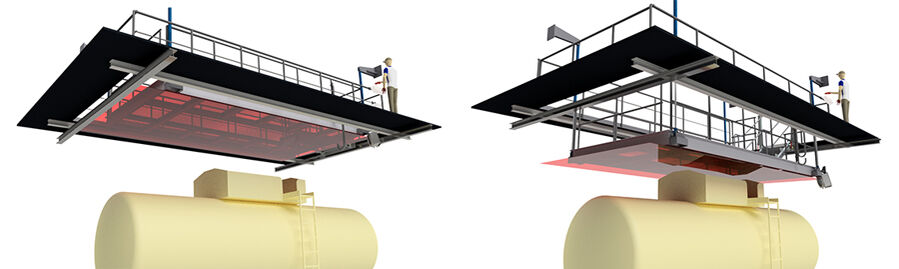

Konstruktionszeichnung - unterhalb des Schutzkorbes mit 2-D-Laserscanner — Beispiel einer Nachrüstung an einer vorhandenen Absturzsicherung: 2-D-Scanner mit E-Steuerung und Bedienpult, für ATEX Zone 1. Die rote Fläche zeigt den Störkonturerfassungsbereich an (dieser kann in verschiedene Richtungen individuell angepasst werden).

Nachrüstung jederzeit möglich

Für unsere Kunden besonders erfreulich: Auf neueste Technik zu setzen und im eigenen Betrieb Absturzsicherungen mit Lasersensor auszustatten, geht schneller und einfacher als man denkt. Das liegt vor allem daran, dass kaum Umbauarbeiten an bestehenden Anlagen bzw. Schutzkörben vonnöten sind. Im Vergleich zur Nachrüstung einer Lichtschranke, die die Installation mehrerer aufeinander abgestimmter Bauteile erfordert, ist der Material- und Konstruktionsaufwand wesentlich geringer. Es müssen lediglich der 2-D-Laserscanner befestigt und die E-Steuerung implementiert werden. Unsere Profis erledigen das für Sie innerhalb kürzester Zeit.

Auch das Drumherum geht automatisch

Eingebunden ist die Absturzsicherung mit Lasersensor in ein je nach Wunsch teil- oder vollautomatisiertes System. Das beginnt beim Ampelsystem für die Ein- und Ausfahrt des Lkw und geht bis hin zur sicherheitstechnisch optimierten Reihenschaltung der einzelnen aus- und verfahrbaren Elemente. So lässt sich zum Beispiel die Klapptreppe zum Begehen des Tankwagens erst absenken, wenn der Schutzkorb vom Sensor als korrekt positioniert erkannt wurde. Gesteuert wird die Steuerung bequem per Knopfdruck am außerhalb des direkten Arbeitsbereichs platzierten Bedienpults. Die verwendete Laserklasse 1 ist speziell für derartige Einsatzbereiche ausgelegt.

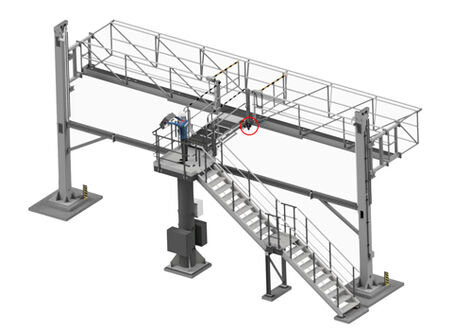

Absturzsicherung: absenkbarer Schutzkorb mit 2D Laserscanner — Absturzsicherung für Tankwagenverladung mit 2-D-Scanner zur Störkonturerfassung (Lage des Sensors siehe rote Markierung)

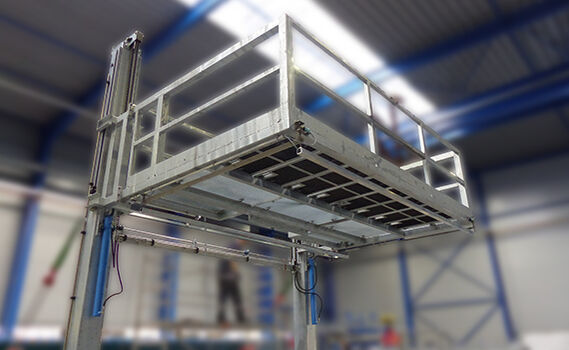

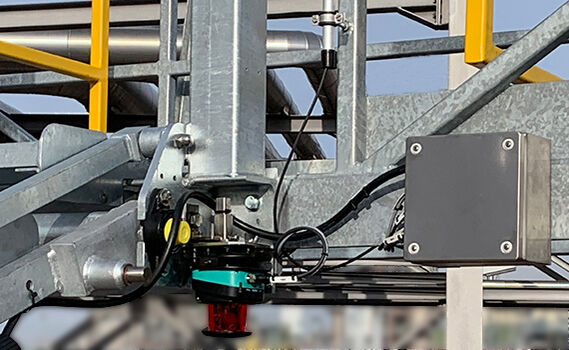

2-D-Scanner zur Konturerfassung an einer Absturzsicherung — Der 2-D-Scanner wird unterhalb des Schutzkorbes montiert. Der Schutzkorb senkt sich ab, bis der Sensor die oberen Fahrzeugkonturen erfasst.

Schaltleiste und Lichtschranke? Können wir auch

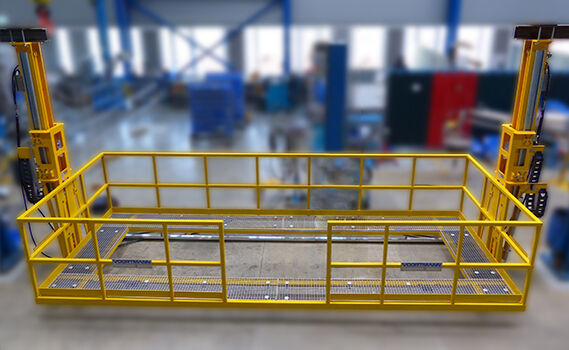

Selbstverständlich gehören neben der Absturzsicherung mit Lasersensor auch eher "klassische" Abschaltautomatiken zu unserem Portfolio. Je nach Wunsch können wir Ihre Schutzkörbe statt mit modernster Lasertechnik mit Kontaktschaltleisten oder Lichtschranken ausstatten. Beide Technologien verbauen wir erfolgreich schon seit vielen Jahren. Wir stehen Ihnen hier mit unserer Erfahrung und Kompetenz gerne als Ansprechpartner zur Verfügung. Dasselbe gilt, wenn Sie sich dazu beraten lassen möchten, welche Abschaltautomatik für Ihren speziellen Anwendungsfall die empfehlenswerteste ist.
